Bi-LED линзы своими руками: этапы и риски

Вечер, гараж, коробка с линзами

Коробка с линзами приехала днём, и весь вечер вы ждали момента, чтобы наконец добраться до гаража. На столе — строительный фен, пара отвёрток, силиконовый герметик, найденный в остатках после прошлого ремонта, и открытая на телефоне вкладка с форумом, где кто-то писал, что «всё элементарно, ставится за пару часов». Фара уже снята с машины, стекло начинает поддаваться теплу фена, и тут возникает первый вопрос, на который форум не отвечает: а как понять, что стекло достаточно прогрето и можно снимать, не расколов пластиковый корпус?

Час спустя фара разобрана наполовину, старый отражатель лежит рядом, линза так и не встала на место, потому что посадочные отверстия оказались не той формы, а вопросов стало больше, чем было в начале вечера. Знакомая ситуация: множество роликов показывают финальный результат — яркий чёткий свет — но почти никто не показывает момент, когда фара разобрана, а решение о том, что делать дальше, приходится принимать самому.

Эта статья написана именно для этого момента. Мы не будем убеждать вас, что установка линз — это «легко и быстро», и не будем отговаривать от того, чтобы попробовать сделать самому. Сразу оговоримся: нештатная линза и LED-источник в галогенной фаре названы в Перечне неисправностей (пп. 3.2, 3.6, 3.8) и в ТР ТС 018/2011 (прил. 8, п. 3.8.2) как несоответствие — подробнее об этом в конце статьи. Разберём честно: что реально происходит внутри фары, какие этапы получаются у большинства людей с руками и терпением, а какой этап у нас в мастерской чаще всего оказывается причиной переделки уже готовой работы.

Сделать самому — нормальное желание

Желание сэкономить и сделать своими руками — совершенно нормальное. Многие автовладельцы успешно меняют лампы, чистят контакты, ставят несложные аксессуары и разбираются в устройстве машины лучше иного мастера. Ничего плохого в этом желании нет, и оно не связано с тем, что человек «не разбирается» или «не может».

Проблема в другом: установка bi-led линз — это не замена лампочки. Это одновременно механическая работа (разборка корпуса, демонтаж старого отражателя, посадка нового модуля), тепловая работа (разогрев стекла и герметика без перегрева пластика) и оптическая настройка (положение линзы и шторки определяет форму светового пучка). Три разные компетенции сходятся в одной задаче, и именно поэтому по нашему опыту в мастерской люди либо останавливаются на середине пути, когда фара уже разобрана, либо доводят дело до конца, но получают свет, который слепит встречных или почти не освещает дорогу.

Это не значит, что не стоит пробовать. Это значит, что стоит понимать заранее, где именно установка перестаёт быть «механической» и становится «оптической» — и планировать это заранее, а не по ходу дела.

Установка линзы — это работа руками; правильный свет фары — это работа приборами.

Что вообще происходит внутри фары

Что такое bi-led модуль и шторка

Bi-led линза (или bi-led модуль) — это оптический блок, который заменяет собой обычный отражатель фары и формирует световой пучок с помощью линзы, а не отражающей чаши. Слово «bi» означает, что один модуль умеет переключаться между ближним и дальним светом — это делает подвижная металлическая пластина внутри модуля, которая называется шторкой (или соленоидом-шторкой).

Когда шторка поднята, она перекрывает часть светового потока снизу, формируя чёткую верхнюю границу пучка — так называемую светотеневую границу. Именно эта граница не даёт свету бить вверх и слепить водителей встречных машин. Когда включается дальний свет, шторка опускается, поток идёт без ограничения, и дорога освещается на полную дальность.

Это определение важно понимать само по себе, вне контекста установки: bi-led модуль — не просто «более яркая лампочка», а оптический прибор, у которого форма светового пятна зависит от точного положения линзы, отражателя внутри модуля и самой шторки относительно фокуса.

Почему фокус линзы решает всё

У каждой линзы есть фокусное расстояние — точка, где сходятся лучи от источника света. Если источник (диод) стоит точно в фокусе, а сама линза выставлена по оси фары без перекоса, световой пучок получается чётким, с ровной границей. Если линзадержатель смещён даже немного относительно правильного положения отражателя модуля — по горизонтали, вертикали или под углом — граница света «размывается», часть лучей уходит вверх, и фара начинает слепить встречных, даже если формально это ближний свет.

Вот почему сама установка линзы в посадочное место — не декоративная операция, а операция, от которой напрямую зависит, каким будет итоговый свет. Небольшая ошибка здесь не видна глазом сразу после сборки — она проявляется только вечером, на дороге, когда встречные начинают мигать дальним светом. Именно поэтому важно устанавливать линзу точно по фокусному расстоянию и без смещения относительно оси: даже небольшой перекос сдвигает точку фокуса, и свет, который должен был лечь ровной границей, начинает рассеиваться вверх и слепить встречных водителей.

Ваш случай или нет

Прежде чем начинать разборку, стоит честно ответить на несколько вопросов — это сэкономит вечер и нервы.

• Тип фары. Это рефлекторная фара (с отражателем-чашей) или уже линзованная? В обоих случаях фару нужно разбирать: если она уже линзованная и посадочное место под линзу нужного диаметра предусмотрено конструктивно, старый модуль заменяется на новый на штатных креплениях или через переходные рамки. Если фара рефлекторная, без готового места под линзу, разборка становится единственным вариантом: новый модуль крепится жёстко на штатный хвостовик, если он есть и крепится к рефлекторному отражателю.
• Диаметр посадочного места. Есть в фаре место под линзу нужного диаметра (обычно 2,5 или 3 дюйма)? Если конструктивно тесно, потребуется дорабатывать корпус, а это не лучший вариант улучшения света, лучше обратиться в этом случае к специалисту.
• Состояние стекла и герметика. Стекло не мутное, не треснутое, герметичный шов ещё не рассохся? Если фара уже мутная или на стекле трещина, вклейка линзы — не первая задача; сначала разумнее решить эти проблемы (подробнее — в материале про треснувшее стекло фары и про возврат прозрачности мутному стеклу).
• Наличие строительного фена, а не бытового: разогрев должен быть равномерным и контролируемым, а режим прогрева зависит от фары и герметика — уточняйте у мастера.
• Наличие специального термостойкого герметика для фар, а не силикона из строительного магазина — обычный силикон плохо держит цикл нагрева-охлаждения и со временем пропускает влагу.
• Возможность регулировки после сборки — стенд, экран или хотя бы ровная стена и разметка, чтобы выставить светотеневую границу после установки.
• Время и терпение. Полная переборка одной фары с вклейкой линзы, герметизацией и сушкой шва занимает не один час — торопливость здесь чаще всего и портит результат.

Если на большинство пунктов ответ «да» — переборка своими руками вполне осуществима: технически и по инструментам вы готовы к этой работе. Если же фара сложная (многосекционная, с адаптивным светом) или нет возможности сделать нормальную регулировку — стоит честно признать, что часть работы лучше доверить мастеру, и об этом ниже будет отдельный раздел.

Два пути установки

Есть два принципиально разных подхода к установке bi-led линз, и они сильно отличаются по риску, времени и цене ошибки.

Вне зависимости от того, рефлекторная фара или уже линзованная с завода, для замены линзы её разбирают полностью — универсального «быстрого» пути без разборки корпуса нет. Реальная сложность и время работы зависят от конструкции фары и от того, каким герметиком она заклеена; класс герметика определяет мастер после вскрытия. Сравнение самих типов линз и вариантов апгрейда подробно разобрано в материале «Bi-LED линзы или LED лампа: что выбрать».

Пошагово: разборка и вклейка

Если вы выбрали путь полной переборки, вот порядок действий, который по нашему опыту даёт наименьшее число проблем на выходе.

Разогрев и снятие стекла

1. Снимите фару с автомобиля полностью, отсоедините разъёмы и уберите резиновые уплотнители, которые могут расплавиться при нагреве.
2. Закрепите фару так, чтобы было удобно вести феном равномерно по всему периметру шва — на весу это сделать неудобно и легко пропустить участок.
3. Прогревайте шов строительным феном, подбирая режим по фаре и герметику (уточните у мастера) и двигаясь по кругу, а не задерживаясь на одном месте — локальный перегрев в одной точке способен повести пластик корпуса.
4. Периодически пробуйте аккуратно поддеть стекло плоским инструментом (пластиковой лопаткой, металлической отвёрткой) — герметик должен стать мягким и податливым, а не «потечь».
5. Снимайте стекло медленно, без рывков, продолжая греть кромку по ходу снятия — если стекло сопротивляется, значит участок ещё не прогрет.

Демонтаж и подготовка посадочного места

6. Выкрутите или отсоедините штатный отражатель и лампу — крепления отличаются у разных моделей, поэтому предварительно посмотрите разборку конкретно вашей фары.
7. Очистите посадочное место от остатков старого герметика и пыли — линза должна вклеиваться в чистый и сухой корпус.
8. Приложите новый bi-led модуль, чтобы проверить: совпадает ли посадочный диаметр, не задевает ли модуль стенки корпуса, остаётся ли зазор для проводки и шторки.
9. Отметьте маркером правильное положение модуля по высоте и углу — ориентируясь на ось фары, а не на глаз «как красивее».

Установка линзы и герметизация

10. Закрепите модуль механически, а не на герметик: если у него есть штатный хвостовик — прикрутите его к рефлекторному отражателю; если оптика изначально была линзованной, поставьте модуль на штатные посадочные места.
11. Затяните крепление гайками строго по сделанным меткам, проверяя положение со всех сторон — линза должна держаться жёстко, без люфта: герметик здесь ни при чём, вся нагрузка идёт на резьбовое соединение.
12. Убедитесь, что модуль не сдвигается от лёгкого усилия, и только после этого переходите к сборке стекла.

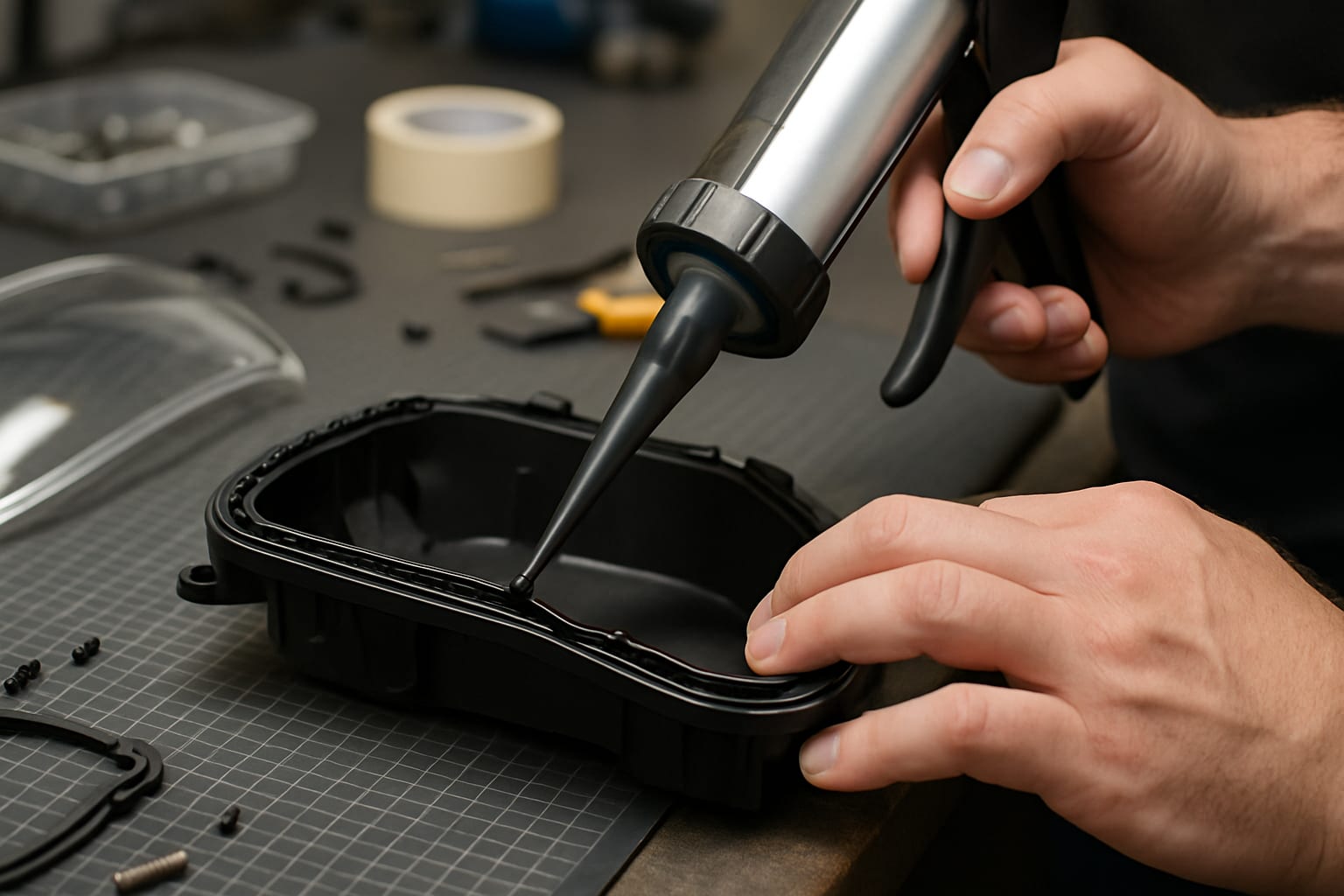

13. Нанесите термостойкий герметик по контуру корпуса — он нужен только для шва между стеклом и корпусом, а не для крепления самой линзы — и установите стекло обратно на прогретый шов, аккуратно совмещая по контуру, прогревая по периметру ещё раз для равномерного склеивания.
14. Оставьте фару на просушку на срок, указанный производителем герметика, прежде чем подключать проводку и монтировать фару обратно на автомобиль.

Один из самых рискованных моментов здесь — шаг 11 (наряду с регулировкой, о которой ниже): небольшое смещение линзы при затяжке крепления не видно невооружённым глазом, но напрямую портит форму светового пучка, и исправить это без повторной разборки уже нельзя.

Как подключить bi-led к h4

Отдельный вопрос, который задают чаще остальных — как электрически подключить bi-led модуль, если штатно в фаре стоял разъём под лампу H4. Вот общая последовательность.

1. Определите, идёт ли модуль с отдельным драйвером питания — большинство bi-led модулей требуют драйвер, который преобразует напряжение бортовой сети под работу диодов. Блок розжига — устройство ксенона: он даёт импульс поджига до ~30 кВ, и работать с ним самостоятельно опасно.
2. Разместите драйвер в свободном пространстве в моторном отсеке или внутри самой фары, если позволяет место, закрепив его так, чтобы он не касался горячих частей и не был на пути движущихся элементов.
3. Найдите провода питания ближнего и дальнего света на штатной проводке H4 — разъём H4 обычно трёхконтактный: масса, ближний, дальний.
4. Подключите провод ближнего света от штатного разъёма к соответствующему входу драйвера или модуля — при этом на ближнем свете диод работает, а шторка остаётся поднятой и формирует светотеневую границу.
5. Подключите провод дальнего света к отдельному входу, отвечающему за сигнал на соленоид шторки — именно этот сигнал должен опускать шторку при переключении на дальний.
6. Проверьте полярность и соответствие проводов по схеме конкретной модели модуля — производители иногда по-разному маркируют провода, поэтому инструкция к конкретному комплекту здесь важнее общих советов из интернета.
7. Заизолируйте и закрепите все соединения термоусадкой, а не изолентой — под капотом соединения подвергаются вибрации и перепадам температуры.
8. Проверьте работу переключения ближний/дальний до полной сборки фары — шторка должна чётко и без задержек убираться и возвращаться.
9. Только после подтверждения корректного переключения приступайте к финальной сборке и установке фары на автомобиль.

Если на шаге 8 переключение работает с рывками, задержкой или шторка не убирается полностью — не спешите собирать фару: разбираться с электрической частью гораздо проще, пока корпус ещё открыт.

Регулировка — самый рискованный шаг

Допустим, вклейка прошла аккуратно, проводка подключена правильно, шторка чётко переключается — и вот фара установлена обратно на машину. Кажется, что дело сделано. Но здесь начинается этап, который по нашему опыту в мастерской вызывает больше всего повторных обращений — регулировка светотеневой границы.

Настройка на глаз, по стене в гараже, без разметки и без понимания требуемых углов — почти всегда даёт неверный результат. Причина проста: человеческий глаз плохо оценивает высоту и наклон границы света на расстоянии нескольких метров, а небольшое отклонение заметно меняет картину на дороге. Фара либо оказывается недосвеченной — граница слишком низкая, дальность обзора маленькая, — либо начинает слепить встречных, потому что граница задрана вверх.

Правильная регулировка делается на специальном стенде или экране с разметкой, по которому выставляется точное положение светотеневой границы согласно требованиям ТР ТС 018/2011 (прил. 8, пп. 3.8.4–3.8.8), которые нормируют силу света и регулировку на стенде. Работа со стендом требует не только оборудования, но и понимания, как читать полученную картину света и куда именно вносить корректировку — по горизонтали, по вертикали, по симметрии между левой и правой фарой.

Последний шаг — самый важный: именно регулировка определяет, будет ли новый свет удобным для вас и безопасным для встречных водителей. В RBcustom мы принимаем фары после самостоятельной установки линз именно на этот финальный этап — светотеневую границу на стенде. Посмотреть, что входит в диагностику и регулировку, можно на странице услуг.

Если вы дошли до этого момента самостоятельно — вклеили линзу, подключили проводку, собрали фару — вы уже сделали большую часть работы своими руками. Отдать на финальную настройку специалисту не значит «не справиться»; это значит завершить работу тем инструментом, которого дома обычно просто нет.

Что будет в первые дни после установки

Даже при аккуратной установке в первые дни свет может ощущаться непривычно — глаза адаптируются к новой форме пучка и к другой цветовой температуре диодов по сравнению с галогеном. Это нормально и обычно проходит за несколько поездок.

В дождь или на мокром асфальте новый свет может казаться ярче или давать больше бликов от отражений на мокром покрытии — это особенность любого более мощного источника света, а не обязательно признак неправильной настройки.

Лёгкая дымка на стекле изнутри, которая уходит при включённом свете или после поездки, возможна у любых фар: они вентилируются по конструкции. Капли, потёки и вода на дне — признак течи, тогда проверьте герметичность шва; подробно о том, когда конденсат — это норма, а когда сигнал разгерметизации, мы разбирали в статье «Запотевает фара изнутри».

Также возможно, что после нескольких дней эксплуатации потребуется небольшая повторная подрегулировка светотеневой границы — это обычная практика после любой переборки фары, а не признак того, что что-то сделано неправильно.

Ошибки, которые портят результат

По опыту нашей мастерской, чаще всего повторную переборку вызывают одни и те же ошибки:

• Перегрев корпуса феном — слишком высокая температура или задержка на одном участке ведёт к деформации пластика, после которой стекло уже не садится ровно.
• Экономия на герметике — использование обычного силикона вместо специального термостойкого состава для фар может привести к разгерметизации.
• Установка bi-led модуля без учёта его размера — если габариты модуля не соответствуют размеру посадочного места в конкретной фаре, он может попросту не поместиться внутри корпуса: из-за этого либо пропадают нормальные механические регулировки положения, либо приходится силой деформировать корпус фары, чтобы модуль встал, а это напрямую ведёт к разгерметизации корпуса фары.
• Пропуск регулировки полностью — установка «на глаз» и сразу поездка по городу без проверки границы света — самая частая причина того, что новая фара слепит встречных.
• Бытовой фен вместо строительного — недостаточный нагрев может заставить форсировать процесс и поддевать стекло раньше времени, что чаще всего приводит к сколам.

Почти все проблемы с новым светом рождаются не в линзе, а в том, что сделали до и после неё.

Когда не браться самому

Есть ситуации, где самостоятельная установка объективно рискованнее, чем кажется по видеороликам:

• Сложные многосекционные фары современных моделей, где линзы и рефлекторы собраны в единый неразборный блок — разборка такого корпуса часто необратимо повреждает крепления.
• Фары с трудно вскрываемым швом — у части фар шов сложнее вскрыть, способ и риск оценивает мастер.
• Фары с адаптивным светом (AFS, matrix-системы) — здесь работает электронное управление углом и дальностью света, и самостоятельное вмешательство может нарушить всю систему, а не только один модуль.
• Отсутствие возможности сделать нормальную регулировку — если после установки не на чем и нечем выставить светотеневую границу, риск получить слепящий или бесполезный свет резко возрастает.
• Желание пройти техосмотр без риска — Правила техосмотра ссылаются на пп. 3.1–3.6 прил. 8 ТР ТС 018/2011, а нештатная линза и LED-источник в галогенной фаре названы в Перечне неисправностей (пп. 3.2, 3.6, 3.8) и в ТР ТС (прил. 8, п. 3.8.2); гарантировать прохождение техосмотра нельзя. Подробный разбор норм — в статье «Bi-LED линзы: законно или нет в России».

Эта статья описывает технику и не является правовой консультацией. Нештатная линза и LED-источник в галогенной фаре названы в Перечне неисправностей (пп. 3.2, 3.6, 3.8) и в ТР ТС 018/2011 (прил. 8, п. 3.8.2) как несоответствие; по умолчанию санкция — ч. 1 ст. 12.5 КоАП (предупреждение или штраф 500 ₽). Для LED-модуля нормы требуют автоматическую регулировку света (ТР ТС, п. 3.8.3), а при ближнем свете более 2000 лм — корректор (Перечень, п. 3.4). Юридическую сторону вопроса стоит изучить до начала работ, а не после; решение остаётся за владельцем.

Частые вопросы автовладельцев

Перед тем как перейти к короткому списку конкретных ответов, стоит проговорить то, о чём обычно спрашивают уже в процессе, а не до начала работы. Сколько реально займёт вся установка целиком, если делать не спеша и с перерывами на просушку герметика? Нужен ли действительно специальный герметик, или в крайнем случае подойдёт то, что уже есть в гараже? И можно ли таким же способом поставить линзы не только в фары головного света, но и в противотуманки, которые часто хочется «проапгрейдить» заодно.

На все эти вопросы — и ещё несколько похожих — отвечаем подробно ниже, в блоке частых вопросов.

Если по итогу чтения кажется, что часть этапов вы готовы сделать сами, а финальную настройку доверить специалистам — это абсолютно рабочий и распространённый сценарий. Записаться на диагностику и регулировку уже установленных линз, или на полную установку под ключ, можно через контакты RBcustom — мы посмотрим фару, оценим, что уже сделано, проверим положение пучка на стенде и скорректируем регулировку; результат зависит от состояния модуля и фары.
